蝶閥作為市政供水、工業流體控制領域的核心啟閉設備，其閥頭的穩定運行直接決定管網輸送的安全性與可靠性。近期，廣州某市政供水管網關鍵節點的DN1200大口徑蝶閥因長期高負荷運行，出現閥頭傳動卡滯、密封失效等故障，嚴重威脅區域供水穩定。在緊急搶修作業中，上海禹軒定制化QDX3-G10系列蝸輪箱憑借卓越的高扭矩輸出性能與精準適配性，成功助力閥頭高效更換，保障了搶修工程的順利完成，最大限度降低了停水對周邊居民與企業的影響。
此次故障蝶閥位于廣州核心供水管網干線，承擔著萬噸級水量的調度任務，其DN1200的大口徑規格使得閥頭更換面臨多重技術挑戰。一方面，大口徑蝶閥閥頭自重達數百公斤，且長期運行導致閥桿與密封件出現粘連，常規驅動設備難以提供足夠扭矩完成拆卸與安裝作業；另一方面，市政供水管網搶修對時效性要求極高，需在有限的低峰供水停水窗口內完成更換，這就要求配套驅動設備具備快速適配、穩定運行的特性。經技術團隊評估，普通蝸輪箱存在扭矩不足、適配性差等問題，無法滿足此次搶修需求，亟需一款高扭矩、定制化的專業驅動設備。

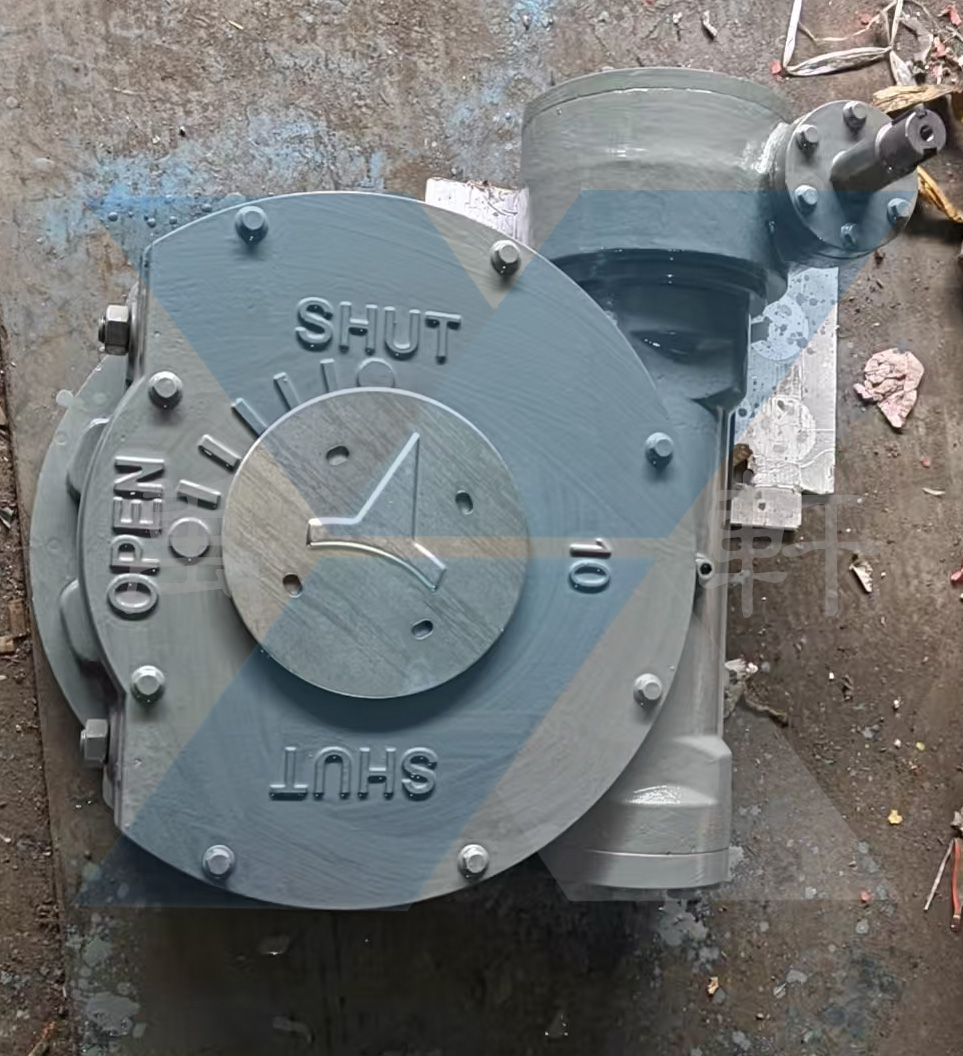

上海禹軒憑借在閥門驅動裝置領域的多年技術積累，針對此次DN1200蝶閥的具體參數與作業工況，快速定制了QDX3-G10系列蝸輪箱。該款蝸輪箱作為QDX3系列的高端升級型號，在扭矩輸出上實現了重大突破，其采用雙級蝸輪傳動結構，傳動比優化至89:1，輸出力矩可達4900N·m，遠超常規型號，能夠輕松克服閥頭拆卸過程中的粘連阻力與安裝過程中的精準定位阻力。同時，為適配DN1200蝶閥的安裝尺寸，技術團隊通過三維激光掃描技術完成對原有閥頭驅動接口的精準測繪，定制了匹配的法蘭連接尺寸，法蘭外圓直徑350mm，連接孔中心距298mm，確保蝸輪箱與蝶閥閥頭實現無縫對接，無需對閥體主體進行額外改造，大幅縮短了現場適配時間。
在材料與工藝設計上，QDX3-G10蝸輪箱同樣針對性優化，為高扭矩運行提供堅實保障。其蝸輪采用離心鑄造的錫青銅材質，齒面密度提升20%，硬度達到HB90；蝸桿則選用42CrMo合金鋼并經過離子滲氮處理，表面硬度高達HRC58-62，遠超行業標準，有效提升了傳動部件的耐磨性與使用壽命。此外，設備配備了高效自動潤滑補給系統，通過微型泵實現每啟閉50次自動補充潤滑脂，避免了高負荷運行下的干摩擦磨損，確保搶修作業過程中傳動系統的穩定可靠。
在現場搶修作業中，上海禹軒技術團隊與廣州供水搶修團隊緊密配合，QDX3-G10蝸輪箱展現出了優異的實戰性能。在閥頭拆卸階段，其高扭矩輸出輕松突破閥桿與密封件的粘連阻力，手動操作力僅需220N，符合國標操作力上限要求，操作人員通過防滑波紋手輪即可輕松完成啟閉控制；在新閥頭安裝階段，蝸輪箱的精準限位調整功能（±5°可調）確保了閥頭安裝角度的精準度，配合激光對中儀校正驅動軸與閥桿的同軸度，控制在0.02mm以內，保障了新閥頭安裝后的密封性能。最終，借助QDX3-G10蝸輪箱的助力，此次DN1200蝶閥閥頭更換作業僅用6小時便完成全部流程，較預期時間縮短40%，管網供水快速恢復正常。
此次搶修作業的順利完成，不僅體現了上海禹軒QDX3-G10蝸輪箱高扭矩、定制化的核心優勢，也為大口徑蝶閥的應急維修提供了優質技術范本。作為專注于閥門驅動裝置研發與生產的企業，上海禹軒QDX3系列蝸輪箱已形成從DN300到DN1200的完整產品鏈，其核心技術如自適應潤滑系統、高精度傳動結構等均具備自主知識產權，能夠為不同工況下的閥門驅動需求提供定制化解決方案。此次與廣州供水部門的成功合作，進一步驗證了國產高端閥門驅動設備在市政基礎設施運維中的核心價值，為城市管網安全運行提供了堅實的技術支撐。
